LVS-800

Fabricante

Roland

Modelo

LVS-800

Características

Formatos de vídeo
NTSC or PAL: ITU601
PC-RGB: 640 x 480/120Hz, 800x600/120Hz, 832 624/80Hz, 1024x768/80Hz, 1152x864/80Hz, 1152x870/75Hz, 1280x1024/75Hz, 1600x1200/60Hz
(RGB VH: positive/negative logic)
* Las tasas de refresco son el valor máximo de cada resolución.

Muestreo
Video 4:2:2(Y: B-Y: R-Y), 8bit, 13.5MHz

Niveles de entrada / impedancia
Video (compuesto): 1.0Vp-p, 75
S-Video: 1.0Vp-p, 75
0.286Vp-p, 75(NTSC)/0.3Vp-p, 75(PAL)
PC-RGB: 0.7Vp-p, 75(H, V: 5V TTL)

Niveles de

salida / impedancia
Vídeo (compuesto): 1.0Vp-p, 75
S-Video: 1.0Vp-p, 75
0.286Vp-p, 75(NTSC)/0.3Vp-p, 75(PAL)

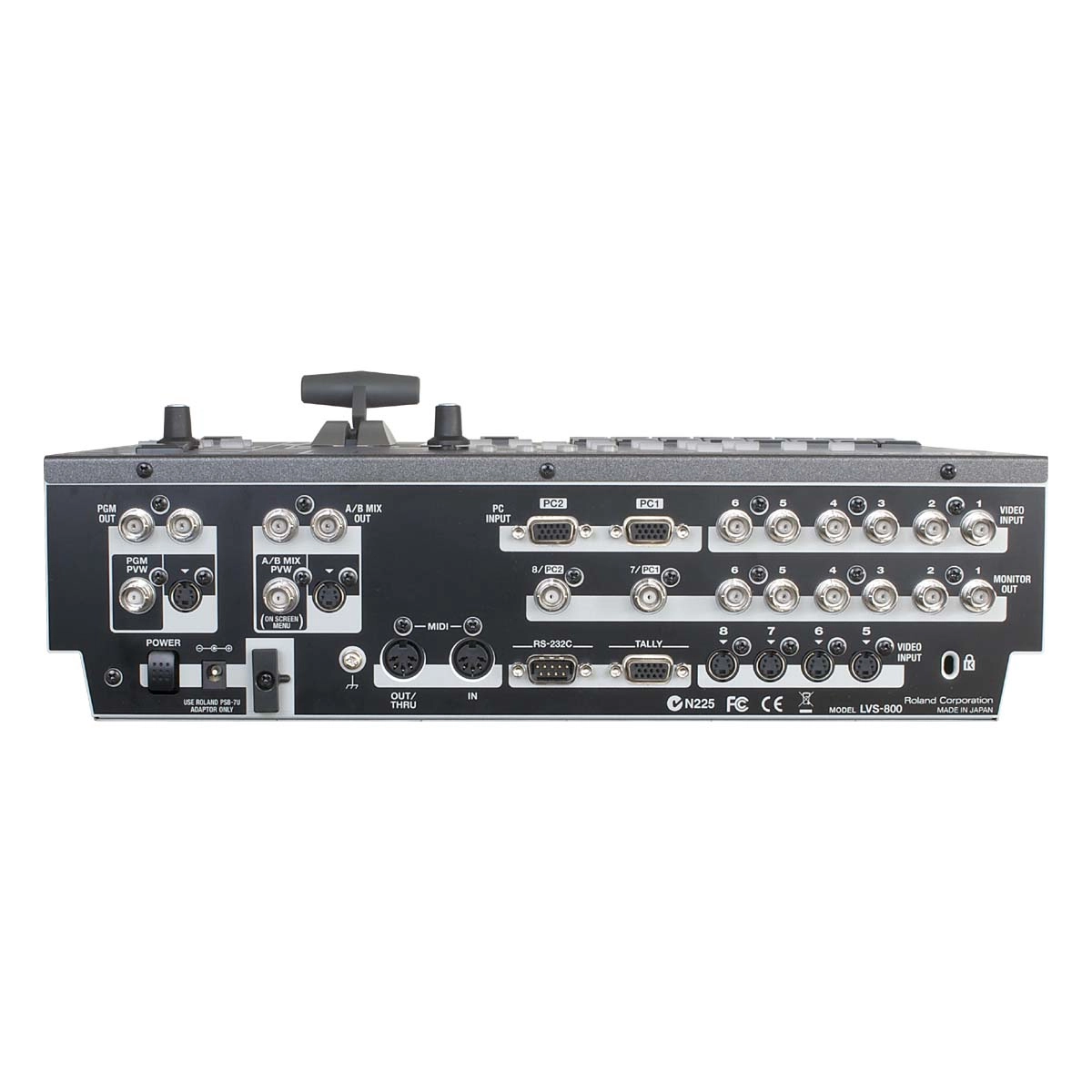

Entradas:
- Vídeo (compuesto): BNC x 6 (Ch 1 - 6)
- S-Video: 4-pin mini DIN x 4 (Ch 5 - 8)
- PC-RGB: D-SUB 15-pin x 2 (Ch 7 - 8)
* La entrada de S-Video tiene prioridad para los canales del 5 al 8.

Salidas:
- A/B MIX: 4-pin mini DIN x 1,
- BNC x 2 + Preview x 1
- PGM-OUT: 4-pin mini DIN x 1,
- BNC type x 2 + Preview x 1

Salida de monitor:
- Vídeo (compuesto) BNC x 8 (Ch 1 - 8)

Interfaces de control remoto
- MIDI(IN, OUT/THRU),
- RS-232C(D-SUB 9-pin)

Salida Tally
- D-sub 15pin, máximo input = 12V, 200mA

Transiciones de vídeo
A/B MIX: Cut, Mix (Dissolve, FAM, NAM),
Wipe (Hard edge wipe, Soft edge wipe)
DSK: Cut, Mix (Dissolve)

Composiciones de vídeo
A/B MIX: Picture in Picture
DSK: Luminance Key, Chroma Key, Picture in Picture

- Peso: 4,3 kg
